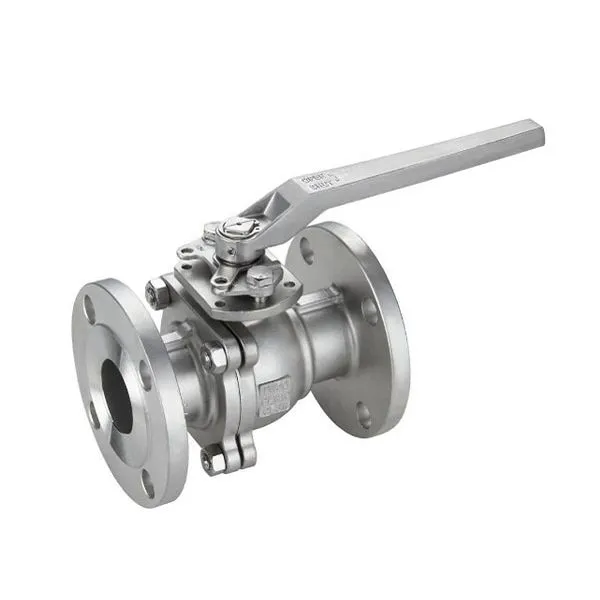

2 Parça Yüzer Küresel Vana

2-Parçalı Yüzer Küresel Vanamızın Bazı Özellikleri

2- Parçalı Gövde Yapısı

Bu küresel vana, vanayı oluşturmak üzere bir araya getirilen iki ayrı parça veya parça halinde gelir. Birinci parça ana gövdeyi ve bir uç bağlantıyı tutar. İkinci parça birinci parçanın içine sığar. Valfin trimini veya iç valf bileşenlerini bir arada tutar ve valfin ikinci uç bağlantısına sahiptir.

Tam Geçiş ve Azaltılmış Geçiş Seçenekleri

2-parçalı küresel vana, hem tam geçişli hem de azaltılmış geçişli yapılarda mevcuttur. Tam geçişli veya tam delikli yapı, giriş ve çıkıştaki boru çapının küresel vananın çapıyla aynı olduğu anlamına gelir. Sıvının veya ortamın azalmadan veya daralmadan topun içinden düz bir şekilde akmasını sağlar. Standart port olarak da adlandırılan azaltılmış delikli yapı aynı zamanda düz ancak kısıtlı bir akış yoluna sahiptir. Valfin çıkışı ve girişi boru hattıyla aynı çaplardadır ancak iç bileşen (bilya) daha küçük bir akış açıklığına/deliğine sahiptir. Sonuç olarak, bilyenin çapının azalması, medya bilyenin içinden geçerken basınçta bir düşüşe neden olur.

Darbeye Dayanıklı Kök

2-parçalı küresel vana, basınca dayanıklı bir gövde tasarımıyla birlikte gelir. Bu sapın alt kısmında bir yaka vardır. Manşon, mili valfin içinde tutarak aşırı çevrim basınçları nedeniyle dışarı fırlamasını önler.

Çoklu Uç Bağlantıları

Hem dişli hem de flanşlı uç bağlantılarında bir 2-parçalı küresel vana mevcuttur, bu da onları çok çeşitli proses sistemlerinde kullanım için çok yönlü hale getirir.

Kapsamlı BasınçaSıcaklık Yetenekleri

2-parçalı bir küresel vana, yumuşak PTFE yataklı flanşlı ve dişli uç bağlantıları için sırasıyla Sınıf 150/300 ve 1000 PSI basınç değerlerini karşılayabilir. -20-F derece ile 450-F derece arasındaki sıcaklık değerlerine sahip yüksek veya düşük basınçlı çevrimlerde kullanım için esnektirler. Metal yataklı 2-parçalı yüzer küresel vanalar daha yüksek sıcaklık kapasitesine sahiptir ve 1000 F dereceye kadar sıcaklıklarla başa çıkarken aynı zamanda 2000 PSI değerlerine kadar ulaşır. 2-parçalı muylu küresel vanalar, 150-2500 Sınıfı basınç derecesinde farklı basınç derecelerine sahiptir. Yumuşak yuvalarla, muylulu küresel vana yaklaşık 500 derece F'a kadar orta dereceli sıcaklıklara dayanabilirken, metal yataklı 2-parçalı muylu küresel vanalar 1000 derece F'ye kadar daha yüksek sıcaklıklara dayanabilir.

ISOAonaylanmış

2-parça küresel vana boyutları ISO, ASME, JIS ve DIN standartlarına uygundur.

İki Parçalı Küresel Vana Kullanmanın Avantajları

• Katsayısı aynı boru uzunluğuna eşit olan minimum sıvı direnci sunar.
• Hafiftir, az yer kaplar ve tasarımı iyi sızdırmazlık performansı sağlar.
• Basit tasarımı ve hareketli halkası sayesinde onarımı ve bakımı kolay bir yapıya sahiptir.
• Valf yuvası ve conta ortamdan izole edildiği için sızdırmazlık yüzeyinde korozyon oluşmaz.
• Sızdırmazlık kapağı ve yuvası izole olduğundan ortamı parçayı çabuk aşındırmaz.
• Açmak veya kapatmak için yalnızca 90 derecelik bir dönüş yeterlidir, bu da onu uzaktan kumanda için uygun hale getirir.

İki parçalı bir küresel vana, çok çeşitli endüstrilerdeki bakım kolaylığı nedeniyle, herhangi bir ortamla çeşitli uygulamalarda yaygın olarak kullanılır. Uygulamalarında iki parçalı küresel vana kullanan birkaç endüstri arasında gıda, imalat ve otomotiv yer almaktadır. Çalışma prensibi vanayı bloke etmek veya döndürerek blokeyi açmaktır.

Yüzer Küresel Vana Sınıflandırması

Tek Parça Yüzer Küresel Vana

Tek parçalı küresel vana ve flanşlı sürgülü vana aynı tip vanaya aittir, aralarındaki temel fark kapatma elemanı olmasıdır. Açıkçası, tek parçalı küresel vana, gövdenin merkez hattı etrafında dönen bir küre kullanırken, flanşlı sürgülü vana, sap döndürüldüğünde bloke edici yapıyı kaldırarak bir tür kapı açar. Küresel vana esas olarak boru hattında ortamın akış yönünü kesmek, dağıtmak ve değiştirmek için kullanılır. İntegral küresel vana olarak da bilinen son yıllarda yaygın olarak kullanılmaya başlanan yeni bir vana türüdür.

İki Parçalı Yüzer Küresel Vana

İki parçalı yüzer küresel vana, adını sol ve sağ gövde olarak adlandırılan, birbirine dişli ve cıvatalarla veya kaynakla bağlanan iki parçadan oluşmasından almaktadır. Bu tip vanalar yüksek sıcaklık ve yüksek basınç gibi farklı çalışma koşullarına uygundur.

Üç Parçalı Yüzer Küresel Vana

Üç parçalı yüzer küresel vana, gövdesi soldan sağa üç parçadan oluşan yüzer küresel vanayı ifade eder. Parçalar genellikle bir gövde ve iki kapaktan oluşur. İki parçalı yüzer küresel vanalara benzer şekilde, uç kapakları genellikle dişler ve cıvatalar aracılığıyla, kaynak yapılarak veya boruya flanşlanarak bağlanır.

Yüzer Küresel Vana Bileşenleri

Yüzer küresel vanada kullanılan malzemeler, sağlamlık, korozyon direnci ve kontrol edeceği spesifik akışkanla uyumluluk açısından dikkatle seçilir. Tipik bileşenler şunları içerir:

Vana Gövdesi

Valf gövdesi, valfin ana gövdesidir ve genellikle karbon çeliği, paslanmaz çelik, alaşımlı çelik veya dökme demir gibi malzemelerden yapılır. Malzeme seçimi basınç derecesi, sıcaklık aralığı ve akışkanla kimyasal uyumluluk gibi faktörlere bağlıdır.

Top

Valfin kalbi olan top, sıvı akışını doğrudan kontrol eder. Genellikle paslanmaz çelik, pirinç veya bronz gibi dayanıklı, korozyona dayanıklı metallerden yapılır. Aşınma direncini ve sızdırmazlık performansını daha da artırmak için kaplamalar veya yüzey işlemleri eklenebilir.

Koltuklar

Valf yuvaları, valf kapandığında bilya için sızdırmazlık yüzeyleri sağlar. Tipik olarak PTFE (politetrafloroetilen), PEEK (polietereterketon) gibi esnek, aşınmaya dayanıklı malzemelerden veya Viton veya EPDM gibi güçlendirilmiş elastomerlerden yapılırlar. Bu malzemeler sıkı bir sızdırmazlık sağlar ve kimyasal saldırılara karşı dayanıklıdır.

Kök

Mil, aktüatörü (kol veya başka bir kontrol mekanizması) topa bağlayarak vanayı açmak veya kapatmak için gereken dönme hareketini aktarır. Zorlu ortamlarda güvenilir çalışmayı sağlamak için korozyona dayanıklı alaşımlardan yapılmıştır.

Mühürler ve Paketleme

Vananın mil ve diğer hareketli parçaları çevresinde sızıntıyı önlemek için contalar ve salmastra malzemeleri kullanılır. Bu bileşenler genellikle uygulama gerekliliklerine bağlı olarak Nitril, Viton veya EPDM gibi elastomerlerin yanı sıra PTFE bazlı malzemelerden yapılır.

Aktüatör

Aktüatör vananın açılıp kapanmasını kontrol eder. Manuel (örn. kol, manivela) veya otomatik (örn. vites kutusu, pnömatik veya elektrik motoru) olabilir. Aktüatör tipi istenilen kontrol seviyesine ve özel uygulamaya bağlıdır.

Yüzer Küresel Vanalar Nasıl Çalışır?

Yüzer küresel vanalar, bilyenin tepesine tutturulmuş ve onu 90 derece (çeyrek tur) döndüren bir mil veya gövde tarafından çalıştırılır. Top döndükçe port, valf gövdesinin duvarı tarafından kapatılır veya açığa çıkarılır, bu da ortamın akışını serbest bırakır veya durdurur. Sap, topa yeterince gevşek bir şekilde tutturulmuştur; böylece, top kendi ekseni üzerinde dönerken, akışın basıncı, topu akış yönündeki yuvasına doğru iterek sıkı bir sızdırmazlık sağlar. Bu nedenle, yüzer küresel vanalar çok düşük basınçlı uygulamalarda belli bir miktar yuva aşınması meydana geldikten sonra etkili bir şekilde sızdırmazlık sağlayamayabilir. Bunun nedeni, sıkı bir sızdırmazlık oluşturmak amacıyla topu alt akış yuvasına doğru zorlamak için yeterli ortam basıncının bulunmayabilmesidir. Bununla birlikte çoğu uygulamada, koltuklar aşınmaya başladıktan uzun bir süre sonra bile sıkı bir sızdırmazlığın korunması için aşağı yöndeki basınç yeterlidir.

Hakkında Sıkça Sorulan Sorular2 Parça Yüzer Küresel Vana

• 2 parçalı küresel vana ne işe yarar?

İki parçalı küresel vanalar, çift yönlü akışın kapatılmasını sağlar ve akış hızının kritik olduğu uygulamalar için tam portlu konfigürasyonlarda mevcuttur. Kompakt, güvenilir ve ekonomiktirler, ancak değiştirilmeleri 1-parçalı küresel vanalara göre biraz daha pahalıdır.

• Yüzer küresel vananın amacı nedir?

Yüzen küresel vana, sıvıların bir boru hattı içindeki akışını durdurabilir, dağıtabilir ve yönünü değiştirebilir; ana özellikleri, basıncı otomatik olarak tahliye eden, ters akışta güvenilir bir şekilde sızdırmazlık sağlayan ve bir kilitleme cihazı görevi gören koltukların sızdırmazlık tasarımıdır.

• 2 parçalı ve 3 parçalı küresel vanalar arasındaki fark nedir?

Kısaca 1, 2 ve 3-parçalı küresel vanalar arasındaki temel fark, gövde tasarımlarıdır. Tek parçalı bir küresel vananın yalnızca bir gövde kısmı vardır. İki parçalı küresel vanalar, birbirine vidalanmış veya cıvatalanmış iki gövde bileşenine sahiptir. Üç parçalı vanalar ise üç bağımsız bileşene sahiptir.

• Yüzer küresel vana ne için kullanılır?

Genel bir kural, yüzer küresel vanaların düşük ila orta basınç senaryoları için en iyisi olduğu ve muylu küresel vanaların yüksek basınçlı projeler için en iyisi olduğudur. Bununla birlikte, muylu vanalar en çok yönlü olanlardır, bu nedenle çoğu durumda işe yarayacaklardır.

• Yüzer küresel vana hangi malzemedir?

Vanalar, Karbon Çelik, Düşük Karbonlu Çelik, Özel Alaşım, Paslanmaz Çelik, Monel ve Inconel gibi çeşitli malzeme kombinasyonlarıyla kullanılmak üzere tasarlanmıştır.

• Küresel vana için en iyi malzeme hangisidir?

Paslanmaz çelik küresel vanalar en dayanıklı seçenektir. Bu vanalar uyumlu kimyasalların en sağlam teklifini sunar. Paslanmaz çeliğin kimyasal yapısı doğal korozyon direnci sunar.

• Küresel şamandıra valfinin işlevi nedir?

Yüzer küresel vana işlevi: havuzun veya su deposunun su seviyesini belirli bir ayar değerini aşmayacak şekilde kontrol edin ve vana yalnızca belirli bir süre içinde açılabilir.

• Muylu küresel vanalar nelerdir?

Muylu küresel vana, iki muylu veya direk tarafından yerinde tutulan bir bilyeyi kullanan bir vana türüdür. Bu tasarım, topun yerinde dönmesine ve vananın açılmasına veya kapanmasına olanak tanır. Bu küresel vana, çeşitli endüstrilerde kullanılan özel bir vana türüdür. Bu valfler kritik uygulamalarda üstün performans sağlayacak şekilde tasarlanmıştır. Muylu küresel vanalar, farklı endüstrilerin ihtiyaçlarına uyacak şekilde çeşitli boyutlarda ve basınç değerlerinde mevcuttur.

Muylu küresel vanaları yaygın olarak kullanan bazı endüstriler arasında petrol ve gaz endüstrisi, enerji üretimi endüstrisi ve kimyasal işleme endüstrisi bulunmaktadır. Bu vanalar aynı zamanda aşırı sıcaklıklara ve basınçlara dayanabilecek yüksek kaliteli bir vanaya ihtiyaç duyulan uygulamalarda da yaygın olarak kullanılmaktadır.
